Prüfstecker sind Baugruppen aus unterschiedlichen Hochleistungs-Materialien. Sie werden für die zuverlässige 100%-Prüfung von KFZ-Elektronik bei namenhaften Herstellern der Automobilbranche als Standard eingesetzt. Sie werden als einbaufertiges Modul direkt ab Werk geliefert. Ideal auch für kombinierte Funktions-/ Taumelkreisprüfungen dank optionaler Einlaufschräge.




Jetzt Kontakt aufnehmen     Zur Mediathek

Der Werkstoff-Verbund aus Hochleistungs-Keramik, technischen Kunststoffen und Metall sorgen für ein optimales Verhältnis aller nötigen Eigenschaften:

Unsere keramischen Prüfstecker erfüllen gleich mehrere Aufgaben. Zunächst natürlich eine Funktionsprüfung und wenn nötig die Programmierung. Durch die Taumelkreisprüfung wird dann die Steckbarkeit der Baugruppe überprüft. Der Taumelkreis beschreibt, wie weit die Kontaktstifte von der Soll-Position in der X und Y-Richtung abweichen dürfen. Seine Größe wird als Durchmesser angegeben. Weichen die Pins davon ab, werden sie im Prüfprozess gegen den sehr harten, aber bruchstabilen Keramikprüfstecker gedrückt, wodurch der Antrieb stoppt. So wird Ausschuss einfach erkannt.

Vorteilhafte Eigenschaften der keramischen Prüfstecker:

  • extrem verschleißfeste Keramik für erheblich verlängerte Standzeiten

  • nicht magnetisch

  • auch für kleinste Geometrien realisierbar: 0,3 mm Wandstärke

  • hohe technische Reinheit: kein Abrieb im Bauteil, keine Fehlmessungen, kein vorzeitiger Ausfall der Federkontaktstifte

Unterschiedliche Prüfstecker-Varianten

Auch hier gibt es Varianten, die Standardanforderungen erfüllen und andere, die für extreme Belastungen, zum Beispiel durch hohe Taktraten in den Fertigungsstraßen, geeignet sind.

Auf Wunsch übernehmen wir die Konstruktion von Prüfsteckern und anderen Prüfelementen. Sofern die wichtigsten Konstruktionsmerkmale definiert sind, reicht hierfür eine Zeichnung des zu prüfenden Bauteils aus. Die Konstruktion des Steckers anhand des Gegenstücks (Dose) sind ebenfalls möglich.

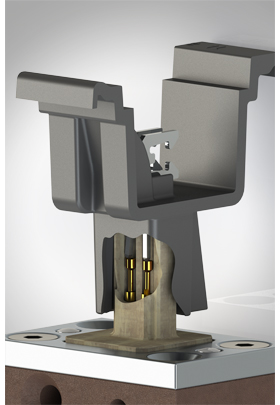

DOCERAM - Prüfstecker

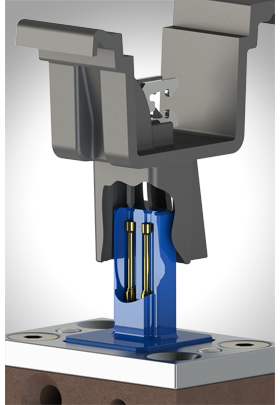

DOCERAM - Prüfstecker

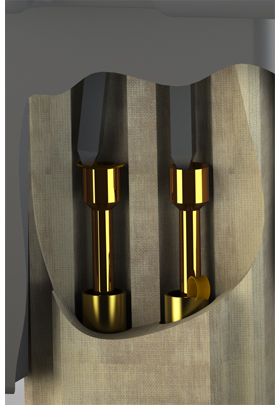

DOCERAM - Prüfstecker

DOCERAM - Prüfstecker

Taumelkreis-Steckbarkeitsprüfung
